Audison AVCX 3P 3 Yollu Pasif Crossover
Audison AVCX 3P
3 Yollu Pasif Crossover

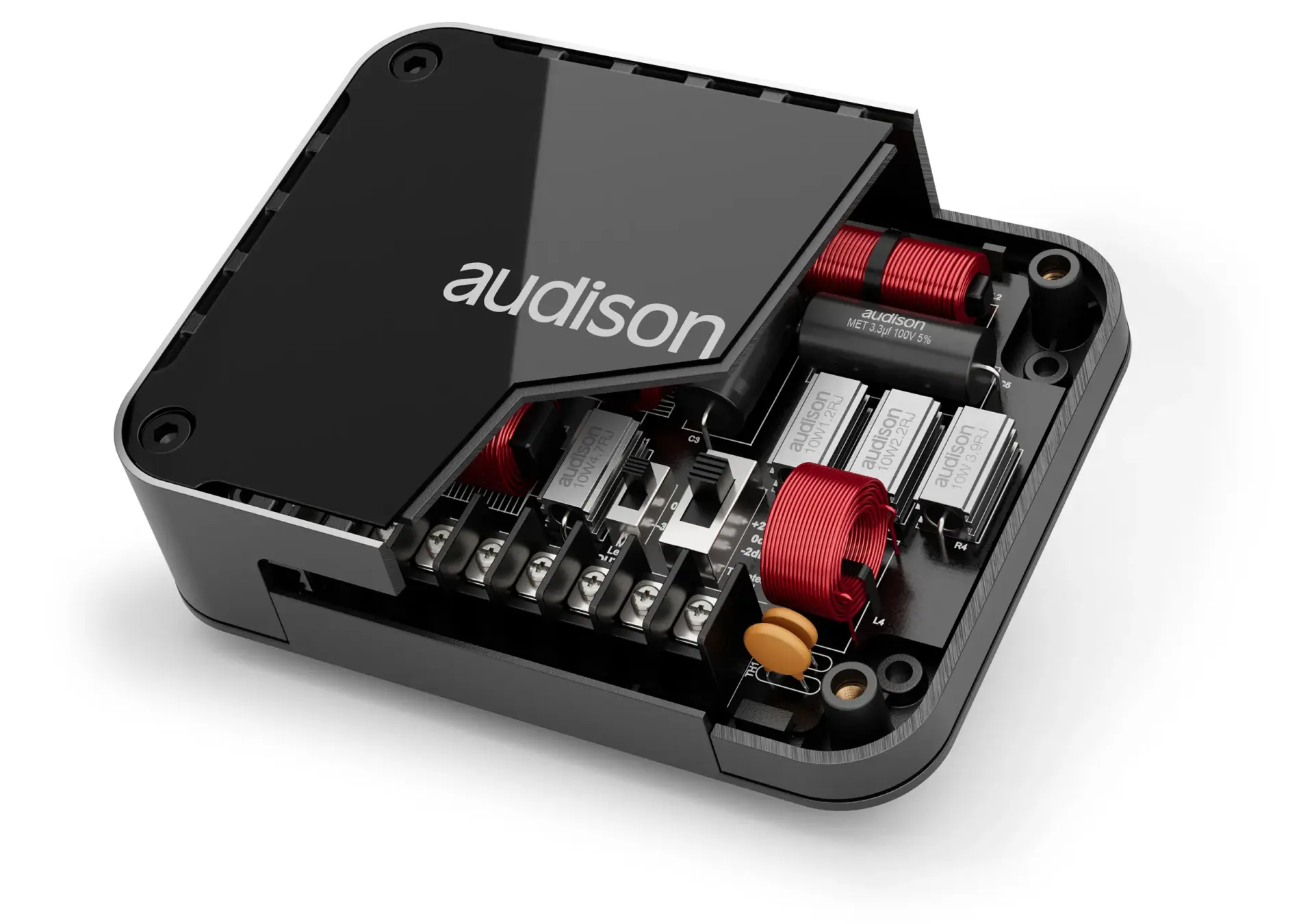

Audison AVCX 3P, VOCE II serisinin AV 6.5 P II, AV 3.0 II ve AV 1.1 II bileşenlerini üç ayrı frekans bandında bir araya getirmek için geliştirilen 3 yollu pasif crossoverdır. Woofer için 250 Hz low-pass, midrange için 50 Hz – 2.5 kHz band-pass ve tweeter için 2.5 kHz high-pass filtreleme sunar. Bi-amplification desteği, tweeter seviye ayarı ve midrange/tweeter contour kontrolleri sistemin araç içindeki konumuna göre ince ayar yapılmasını sağlar. Yüksek kaliteli film kapasitörleri, hava nüveli bakır bobinler ve alüminyum gövdeli dirençler şeffaf ve kontrollü sinyal işleme hedefler.
3 Yollu Filtreleme
Woofer, midrange ve tweeter bantlarını ayrı şekilde yönetir.
Bi-Amplification
Woofer ve tweeter bölümlerinin ayrı amplifikatör/kanallarla sürülmesini destekler.
Tweeter Seviye Ayarı
+2 / 0 / -2 dB seçenekleriyle tiz seviyesini ayarlamaya yardımcı olur.
Hi-Boost
10 kHz üzerindeki tepkiyi off-axis yerleşime göre iyileştirmeye yardımcı olur.
Ürünün Tüm Özellikleri
Audison AVCX 3P teknik ve yapısal özellikleri.
| Ürün Tipi | 3 Yollu Pasif Crossover | Crossover Yapısı | Woofer / Midrange / Tweeter |
|---|---|---|---|
| Low-Pass | 250 Hz @ 12 dB/Oct | Band-Pass | 50 Hz – 2.5 kHz @ 12 dB/Oct |
| High-Pass | 2.5 kHz @ 12 dB/Oct | Tweeter Seviye | +2 / 0 / -2 dB |
| Midrange Seviye | 0 / -3 dB | Bi-Amplification | Desteklenir |
| Hi-Boost | 10 kHz üzeri | Kullanım | AV 6.5 P II + AV 3.0 II + AV 1.1 II |
| Boyut A | 146 mm | Boyut B | 114 mm |
| Boyut C | 40 mm | ||
Öne Çıkan Özellikler
Audison AVCX 3P için öne çıkan teknik ve kullanım avantajları.
Üç Bantlı Mimari
Üç ayrı sürücü grubuna uygun filtreleme ile frekans dağılımını düzenler.
Bi-Amplification Desteği
Sistemin belirli bölümlerini ayrı amplifikatör kanallarıyla sürmeye olanak tanır.
Mid-Contour
Mid-bass sürücüsünün araç içindeki konumuna göre yanıtı ince ayarlamaya yardımcı olur.
Hi-Contour
Tweeterın konumu ve açısına göre high-pass davranışını optimize eder.

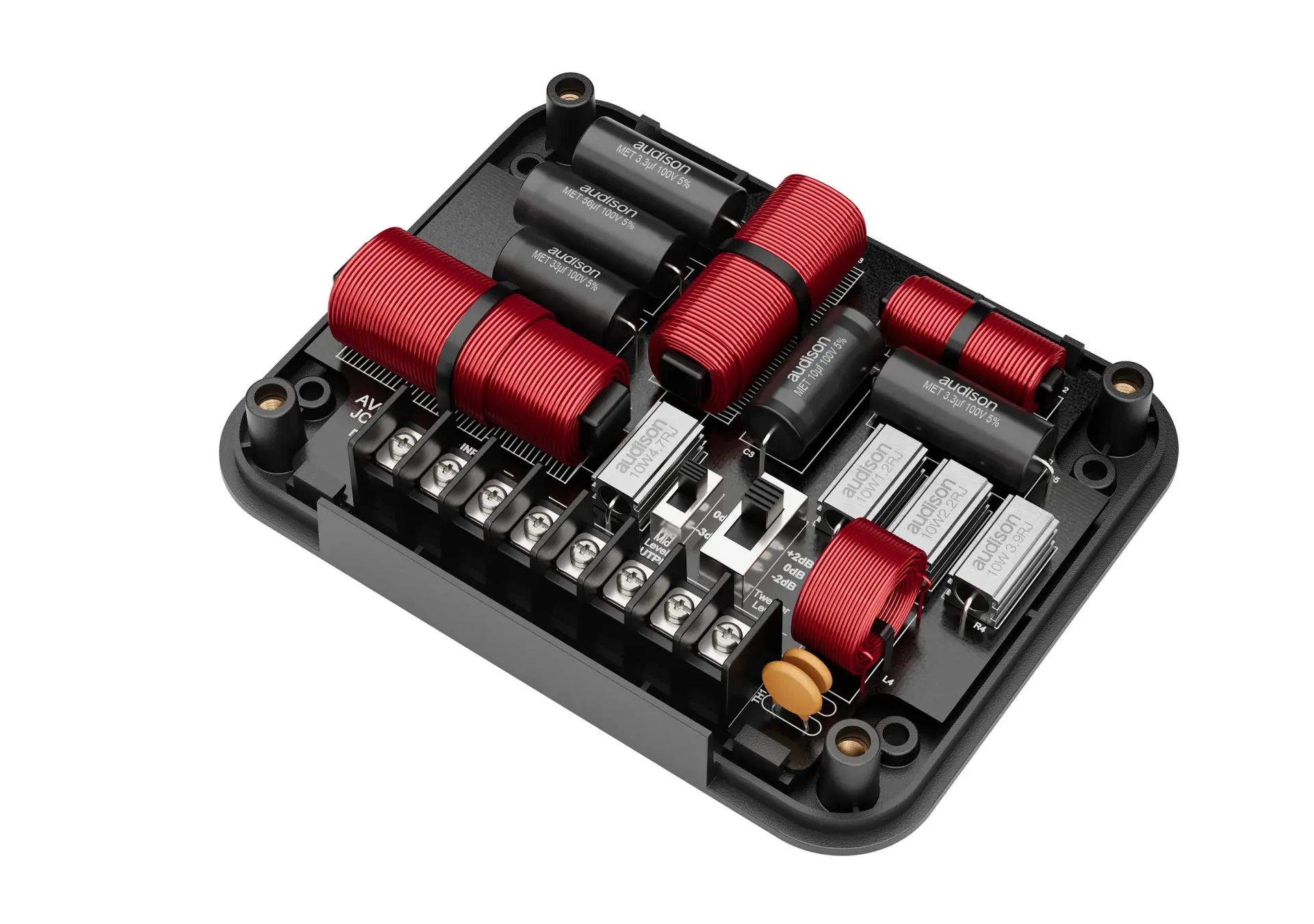

Kaliteli Pasif Bileşenler
160 V polyester film kapasitörler ve hava nüveli bakır bobinler kullanır.
Montaj Hakkında
Ürünün yapısına ve kullanım senaryosuna uygun temel montaj bilgileri.
| Tweeter Çapı | 28 mm | Montaj Tipi | AIF yüz plakaları ve aksesuarlar |
|---|---|---|---|
| Hi-Pass | 1.8 kHz @ 12 dB/Oct | Bağlantı | OEM tipi / Faston, 4 Ohm |
Montaj öncesinde araçtaki mevcut yuva ölçülerinin, montaj derinliğinin, bağlantı tipinin ve sistem empedansının kontrol edilmesi önerilir. Ürünün bağlantıları ve filtreleme ayarları kullanılan sistemin teknik değerlerine uygun yapılmalıdır.
Kullanım Alanları
AV 1.1 II için uygun kullanım senaryoları.
| VOCE II 2 Yollu | AV 6.5 P II ile yüksek çözünürlüklü iki yollu sistem oluşturabilir. | ||
|---|---|---|---|
| VOCE II 3 Yollu | AV 3.0 II ve AV 6.5 P II ile üç yollu ön sahneye entegre edilebilir. | ||
| A Sütunu | AIF aksesuarlarıyla araç içi yönlendirilmiş tiz uygulamalarında kullanılabilir. | ||
| OEM Entegrasyonu | OEM/Faston bağlantıları sayesinde farklı fabrika ve custom montaj senaryolarına uyarlanabilir. | ||
Teknik Avantajları
| Sürücü Görev Paylaşımı | Üç yollu sistemde tweeter, midrange ve midbassın kendi çalışma bölgelerinde kalmasına yardımcı olarak geçişleri düzenler. | ||
|---|---|---|---|
| Pasif Sistem Kolaylığı | Harici DSP kullanmadan üç sürücülü pasif bir ön sahne kurulmasına imkan vererek sistem mimarisini sadeleştirir. | ||
| Seviye Ayarı İmkanı | Mid ve tiz bölümlerinin araç içi akustiğe göre ince ayarlanabilmesi, farklı montaj konumlarının dengelenmesine yardımcı olur. | ||
| Bi-Amplification Esnekliği | Uygun sistemlerde sürücü gruplarının ayrı amplifikasyonla beslenmesine imkan vererek daha gelişmiş kurulum seçenekleri sunar. | ||
| Geçiş Bölgesi Kontrolü | Sürücüler arasındaki frekans paylaşımını düzenleyerek vokal bölgesinde oluşabilecek boşluk veya üst üste binmelerin azaltılmasına yardımcı olur. | ||
| VOCE II Sistem Uyumu | VOCE II sürücülerinin karakterine göre tasarlanmış olması, aynı seri içindeki sürücülerle daha uyumlu bir pasif ön sahne kurulmasını destekler. | ||
