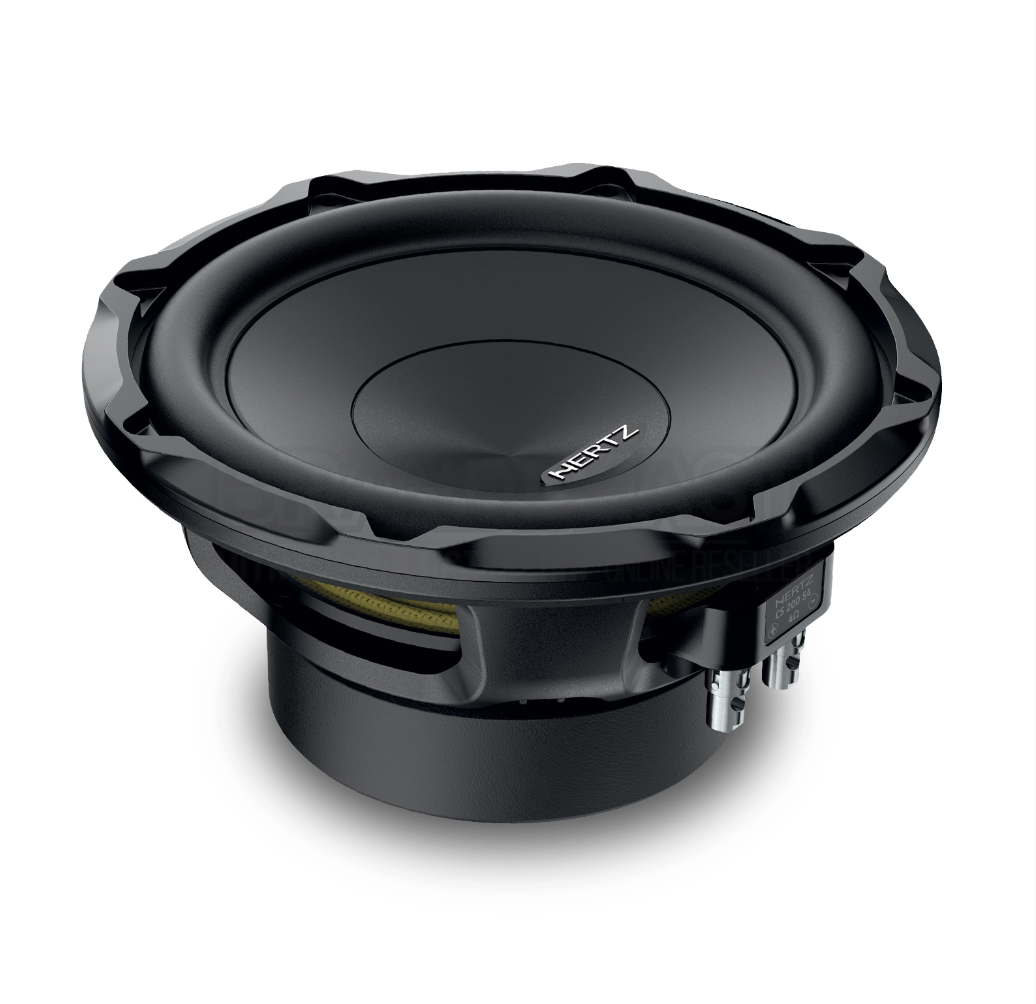

Hertz Cento CS 200 S4
20 cm 4 Ohm Subwoofer
Hertz CS 200 S4, araç ses sistemlerine güçlü ve kontrollü düşük frekans performansı kazandırmak için geliştirilen 20 cm / 8 inç Cento serisi subwoofer modelidir. 150 Watt RMS ve 300 Watt maksimum güç kapasitesi, 4 Ohm empedansı ve 35 mm çapındaki altı katmanlı saf bakır ses bobini sayesinde kompakt yapısına rağmen etkili bas performansı sunar. Polipropilen koni, NBR surround ve FEM simülasyonlarıyla optimize edilen sürücü yapısı, yüksek excursion seviyelerinde düşük distorsiyonlu çalışmayı destekler. Kompakt manyetik grubu ve arka decompression deliğinin bulunmaması sayesinde subwoofer kutusu sürücünün etrafında şekillendirilebilir ve sınırlı montaj alanlarına uygun çözümler oluşturulabilir.
20 cm / 8 İnç
Kompakt boyutuyla araç ses sistemlerinde güçlü düşük frekans desteği.
150 W RMS
Günlük ve yükseltilmiş araç ses sistemleri için dengeli güç kapasitesi.
35 mm Ses Bobini
Altı katmanlı saf bakır bobin ile yüksek termal dayanım.
9,6 L Kutu
Küçük hacimli kapalı kutularda yüksek performans için optimize edilmiştir.
Ürünün Tüm Özellikleri
Hertz CS 200 S4 teknik ve yapısal özellikleri.
| Ürün Tipi | Subwoofer | Nominal Çap | 200 mm / 8 İnç |
|---|---|---|---|
| Ses Bobini | 35 mm / 1,38 İnç | Ses Bobini Yapısı | 6 Katmanlı Saf Bakır |
| Sürekli Güç | 150 Watt RMS | Maksimum Güç | 300 Watt |
| Empedans | 4 Ohm | Ses Bobini Tipi | Single Voice Coil |
| Hassasiyet | 84 dB SPL | Frekans Tepkisi | Üretici tarafından belirtilmemiştir |
| Konik Koni | Polipropilen | Surround | Nitril Kauçuk (NBR) |
| Şasi Malzemesi | Çelik | Mıknatıs | Yüksek Yoğunluklu Flux Ferrit |
| Mıknatıs Ölçüsü | 120 × 50 × 28 mm | Ses Bobini Malzemesi | Bakır |
| Former Malzemesi | Poliimid | Ses Bobini Sarım Yüksekliği | 21,5 mm |
| Gap Yüksekliği | 6 mm | Ferrofluid | Yok |
| Xmax | 9 mm | Xmech | 11,5 mm |
| Re | 3,3 Ohm | Fs | 40 Hz |
| Le | 1,7 mH | Vas | 13,7 L |
| Mms | 76,8 g | Cms | 0,21 mm/N |
| BL | 10,6 T·m | Qts | 0,52 |
| Qes | 0,58 | Qms | 5 |
| Toplam Ağırlık | 2,87 kg | Etkin Çap | 172 mm |
| Montaj Derinliği | 101 mm | Montaj Deliği | 180 mm |
| Dış Çap | 213 mm | Toplam Yükseklik | 114 mm |
| Vida Deliği Çapı | 5,5 mm | Merkezden Merkeze Mesafe | 199 mm |
| Önerilen Kapalı Kutu | 9,6 L | Kapalı Kutu Ayar Frekansı | 60 Hz |
| Kapalı Kutu Qtc | 0,81 | Kapalı Kutu Ahşap Kalınlığı | 19 mm |
| Önerilen Reflex Kutu | 14,5 L | Reflex Kutu Ayar Frekansı | 40 Hz |
| Reflex Port Çapı | 63 mm | Reflex Port Uzunluğu | 235 mm |
| Terminal | 8 AWG'ye kadar destekleyen Push Terminal | Koruyucu Izgara | Opsiyonel CG 200 |
Teknik değerler Hertz'in üretici teknik verileri esas alınarak hazırlanmıştır. Üretici teknik özelliklerde değişiklik yapma hakkını saklı tutabilir.
Öne Çıkan Özellikler
CS 200 S4'ü kompakt araç ses sistemi uygulamalarında öne çıkaran teknolojiler.
Kompakt Kutu Tasarımı
9,6 litreden başlayan kapalı kutu hacmi sayesinde güçlü düşük frekans performansının daha küçük hacimli kutular içerisinde elde edilmesine yardımcı olur.
35 mm Altı Katmanlı Ses Bobini
35 mm çapındaki ses bobini altı katmanlı saf bakır sarıma ve yüksek termal dayanımlı cam elyaf taşıyıcıya sahiptir.
Akışkan Dinamiği Optimizasyonu
Spider desteğinin sepet üzerindeki havalandırma deliklerine doğru hava kanalı görevi görmesi, yüksek excursion sırasında hava sıkışmasından kaynaklanan akustik distorsiyonların azaltılmasına yardımcı olur.
FEM Optimize Edilmiş Koni
Polipropilen koni, dust cap, süspansiyon ve spider yapısı FEM simülasyonlarıyla optimize edilerek düşük frekans distorsiyonunun azaltılmasını destekler.
Yüksek Excursion Kapasitesi
9 mm Xmax ve 11,5 mm Xmech değerleri, kompakt 20 cm sürücüden güçlü ve kontrollü bas darbeleri alınmasına yardımcı olur.

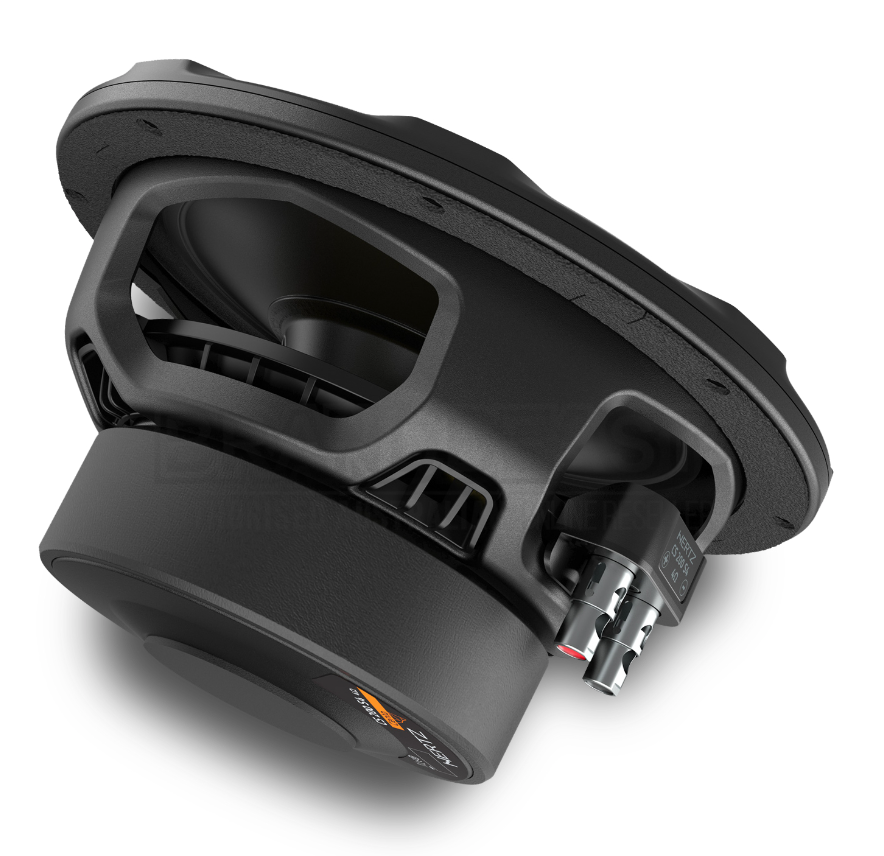

Kompakt Manyetik Grup
Kompakt yüksek yoğunluklu ferrit manyetik grup, subwoofer kutusunun sürücünün etrafında daha özgür şekilde şekillendirilebilmesine yardımcı olur.
Arka Decompression Deliği Yok
Sürücünün arka bölümünde decompression deliği bulunmaması, subwoofer'ın etrafına şekillendirilen özel kutu tasarımlarında montaj esnekliği sağlar.
8 AWG Push Terminaller
8 AWG'ye kadar kabloları destekleyen sağlam push terminaller, düşük bağlantı direnci ve pratik kablo bağlantısı sağlar.

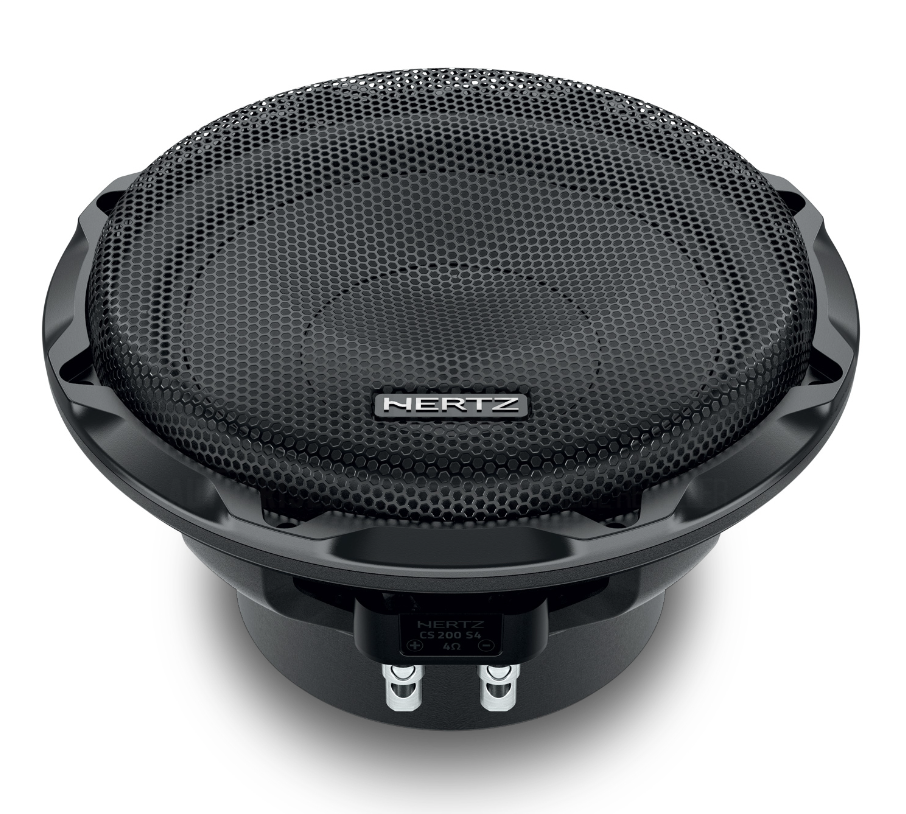

Opsiyonel Koruyucu Izgara
Opsiyonel CG 200 siyah metal mesh ızgara, subwoofer konisini korurken Hertz tasarımıyla kuruluma estetik bir görünüm kazandırır.
Montaj Hakkında
Kompakt ölçüleri ve küçük kutu gereksinimi sayesinde farklı araç uygulamalarına uyarlanabilir.
| Subwoofer Çapı | 200 mm / 8 İnç | Montaj Derinliği | 101 mm |
|---|---|---|---|
| Montaj Deliği | 180 mm | Dış Çap | 213 mm |
| Önerilen Kapalı Kutu | 9,6 L | Kapalı Kutu Ayar Frekansı | 60 Hz |
| Kapalı Kutu Qtc | 0,81 | Ahşap Kalınlığı | 19 mm |
| Önerilen Reflex Kutu | 14,5 L | Reflex Kutu Ayar Frekansı | 40 Hz |
| Reflex Port | 63 mm çap / 235 mm uzunluk | Terminal | 8 AWG'ye kadar Push Terminal |
CS 200 S4'ün 101 mm montaj derinliği ve kompakt manyetik grubu, özellikle alanın sınırlı olduğu araçlarda kutu tasarımını kolaylaştırır. Hertz, kapalı kutu kullanımında 9,6 litreden başlayan hacimleri önermektedir. Kapalı kutu için 19 mm ahşap kalınlığı, 180 mm montaj deliği ve 60 Hz kutu ayarı üretici verilerinde belirtilmiştir. Reflex kutu tercih edildiğinde ise 14,5 litrelik hacim, 40 Hz ayar ve 63 mm çapında 235 mm uzunluğunda port önerilmektedir. Montaj öncesinde araçtaki mevcut alanın ve kutu ölçülerinin kontrol edilmesi önerilir.
Kullanım Alanları
Kompakt hacimde güçlü ve kontrollü bas performansı isteyen araç ses sistemleri için tasarlanmıştır.
| Kompakt Araç Ses Sistemleri | 20 cm sürücü yapısı ve küçük kutu gereksinimi sayesinde araç içerisinde fazla alan kaplamadan subwoofer eklemek isteyen kullanıcılar için uygundur. | ||
|---|---|---|---|
| Kapalı Kutu Sistemleri | 9,6 litreden başlayan kapalı kutu hacmi, sınırlı bagaj alanına sahip araçlarda kompakt ancak etkili bir bas sistemi kurulmasına olanak sağlar. | ||
| Özel Yapım Subwoofer Kutuları | Kompakt manyetik grup ve arka decompression deliğinin bulunmaması, kutunun subwoofer çevresinde şekillendirilmesine olanak tanır. | ||
| Günlük Müzik Dinleme | 150 Watt RMS güç kapasitesi ve 84 dB hassasiyet değeri, günlük kullanım odaklı araç ses sistemlerinde güçlü düşük frekans desteği sunmak üzere tasarlanmıştır. | ||
| Amplifikatörlü Sistemler | 4 Ohm empedansı ve 150 Watt RMS güç kapasitesi sayesinde uygun güç değerlerine sahip mono veya çok kanallı amplifikatörlerle birlikte kullanılabilir. | ||
Teknik Avantajları
CS 200 S4'ün teknik yapısının araç ses sistemine sağladığı avantajlar.
| Kompakt Kutu Hacmi | 9,6 litreden başlayan kapalı kutu tasarımı, güçlü bas performansının daha küçük hacimli kutular içerisinde elde edilmesini sağlar. | ||
|---|---|---|---|
| Düşük Distorsiyon | Koni, süspansiyon ve spider yapısının FEM simülasyonlarıyla optimize edilmesi, yüksek excursion seviyelerinde distorsiyonun azaltılmasına yardımcı olur. | ||
| Kontrollü Hava Akışı | Spider desteğinin hava kanalı görevi görmesi, yüksek excursion sırasında oluşabilecek hava sıkışması kaynaklı akustik distorsiyonların azaltılmasını destekler. | ||
| Yüksek Termal Dayanım | Altı katmanlı saf bakır ses bobini ve yüksek termal dayanımlı cam elyaf taşıyıcı, uzun süreli kullanımda çalışma sıcaklığının kontrol altında tutulmasına yardımcı olur. | ||
| Güçlü Excursion | 9 mm Xmax ve 11,5 mm Xmech değerleri, 20 cm sınıfındaki subwoofer için güçlü koni hareketi ve etkili bas darbeleri sağlar. | ||
| Kompakt Manyetik Yapı | Kompakt yüksek yoğunluklu ferrit manyetik grup, subwoofer çevresinde daha esnek kutu tasarımları oluşturulmasına yardımcı olur. | ||
| Polipropilen Koni | Polipropilen koni yapısı, düşük frekanslarda dayanıklı ve kontrollü bir sürücü yapısının oluşturulmasını destekler. | ||
| Esnek Kutu Tasarımı | Arka decompression deliğinin bulunmaması, kutunun sürücünün etrafında şekillendirilebilmesine ve farklı araçlarda daha özgür montaj çözümleri oluşturulmasına olanak tanır. | ||
| Yüksek Akım Bağlantısı | 8 AWG'ye kadar kabloları kabul eden sağlam push terminaller, düşük kablolama direnci ve kolay bağlantı imkânı sunar. | ||
| Koruyucu Izgara Desteği | Opsiyonel CG 200 metal mesh ızgara, subwoofer konisini dış etkenlere karşı korurken kuruluma estetik bir görünüm kazandırır. | ||
