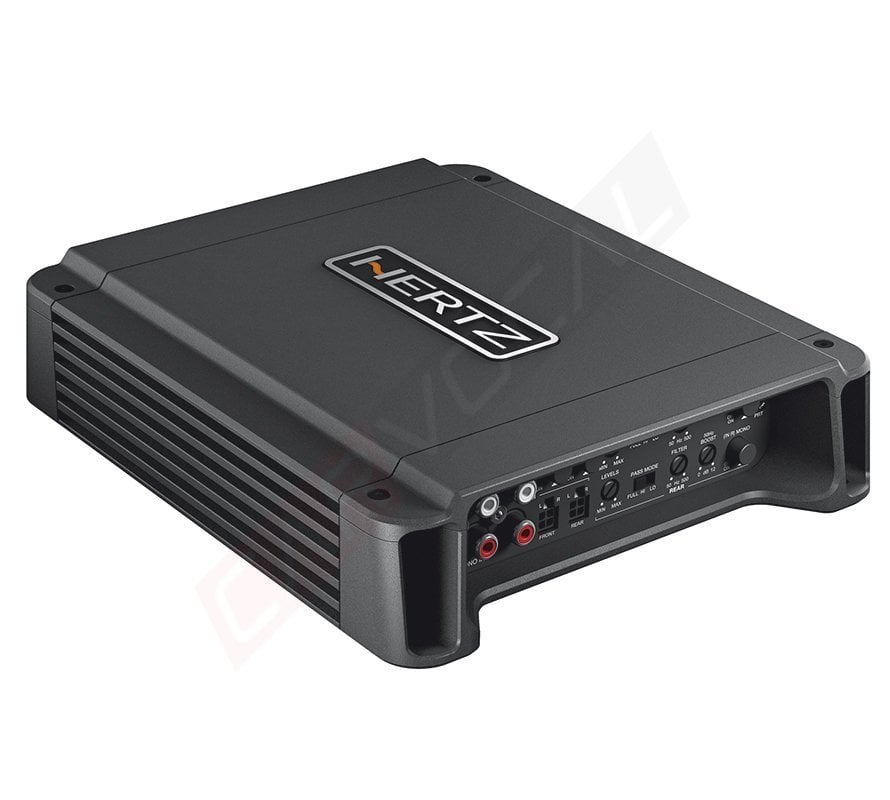

Hertz HCP 4D
4 Kanal D Sınıfı Oto Amplifikatör
Hertz HCP 4D, yüksek verimlilik sağlayan D sınıfı teknolojisiyle geliştirilen, 4 kanallı ve farklı sistem yapılandırmalarına uyum sağlayabilen güçlü bir oto amplifikatörüdür. 4 Ohm'da 75 Watt x4 RMS, 2 Ohm'da ise 130 Watt x4 RMS güç sağlayarak uygun hoparlör sistemlerini güçlü şekilde besleyebilir. 3 kanal kullanımında iki kanalı hoparlörlere ve bir kanalı 4 Ohm subwoofer'a ayırmak mümkünken, 2 kanal kullanımında 260 Watt x2 RMS çıkış elde edilebilir. Pre-In ve Speaker-In girişleri, ART otomatik açma/kapama fonksiyonu, ayarlanabilir Hi-Pass ve Low-Pass filtreleri ile HCP 4D hem OEM hem de aftermarket araç ses sistemlerine kolayca entegre edilebilir.
130 W RMS x4 @ 2 Ω
2 Ohm yükte dört kanalda kanal başına 130 Watt RMS güç sağlayarak uygun hoparlör sistemlerinin güçlü şekilde sürülmesini destekler.
4 / 3 / 2 Kanal
Ön + arka hoparlörlerden subwoofer + ön takım sistemlerine kadar farklı kanal yapılandırmaları sunar.
1160 Watt Maksimum Güç
Yüksek güç kapasitesi, güçlü ve çok kanallı araç ses sistemi kurulumları için geniş bir çalışma alanı sağlar.
Pre-In + Speaker-In
Hem aftermarket RCA çıkışlı teypler hem de fabrika çıkışlı OEM teypler ile bağlantı kurulmasına olanak tanır.
Ürünün Tüm Özellikleri
Hertz HCP 4D'nin teknik, elektriksel, bağlantı ve fiziksel özellikleri.
| Ürün Tipi | 4 Kanal D Sınıfı Oto Amplifikatör | Kanal Yapısı | 4 / 3 / 2 Kanal |
|---|---|---|---|
| Toplam Maksimum Güç | 1160 Watt | Amplifikatör Sınıfı | D Sınıfı |
| Minimum Empedans @ 4 Kanal | 2 Ω | Minimum Empedans @ 3 Kanal | 2 Ω + 2 Ω + 4 Ω |
| Minimum Empedans @ 2 Kanal | 4 Ω | RMS Güç @ 4 Ω | 75 W x 4 @ 1% THD |
| RMS Güç @ 2 Ω | 130 W x 4 @ 1% THD | RMS Güç @ 3 Kanal | 75 W x 2 @ 4 Ω + 260 W x 1 @ 4 Ω |
| RMS Güç @ 3 Kanal | 130 W x 2 @ 2 Ω + 260 W x 1 @ 4 Ω | RMS Güç @ 2 Kanal | 260 W x 2 @ 4 Ω |
| RMS Güç @ 4 Ω | 85 W x 4 @ 10% THD | RMS Güç @ 2 Ω | 145 W x 4 @ 10% THD |
| RMS Güç @ 3 Kanal | 85 W x 2 @ 4 Ω + 290 W x 1 @ 4 Ω | RMS Güç @ 3 Kanal | 145 W x 2 @ 2 Ω + 290 W x 1 @ 4 Ω |
| RMS Güç @ 2 Kanal | 290 W x 2 @ 4 Ω | CEA 2006-A RMS | 70 W x 4 @ 4 Ω |
| Güç Beslemesi | 11 – 15 VDC | Sigorta | 2 x 20 A |
| Boşta Akım | 1.6 A / 0.04 mA | Maksimum Müzik Tüketimi | 22 A @ 2 Ω / 14.4 VDC |
| Remote In | 7 – 15 VDC / 1 mA | ART | Automatic Remote Turn-On/Off |
| ART Kullanımı | Speaker-In ile | Girişler | PRE IN / SPEAKER IN |
| Pre-In Hassasiyeti | 0.2 – 5 VRMS | Speaker-In Hassasiyeti | 0.8 – 20 VRMS |
| Frekans Bant Genişliği | 10 Hz – 60 kHz | THD | 0.02% @ 100 Hz / 4 Ω |
| Sinyal/Gürültü Oranı | 100 dB | Sönümleme Faktörü | 200 @ 100 Hz / 4 Ω |
| Ön Kanal Hi-Pass | 50 Hz – 3.2 kHz @ 12 dB/Oct. | Ön Kanal Low-Pass | 50 Hz – 3.2 kHz @ 12 dB/Oct. |
| Arka Kanal Hi-Pass | 50 Hz – 3.2 kHz @ 12 dB/Oct. | Arka Kanal Low-Pass | 50 Hz – 3.2 kHz @ 12 dB/Oct. |
| Ön Kanal Mono | Açılabilir / Kapatılabilir | Arka Kanal Mono | Açılabilir / Kapatılabilir |
| Bass Boost | 50 Hz / 0 – 12 dB | Pre-Out Full Range | Var |
| Ön Kanal Full Range | Var | Arka Kanal Full Range | Var |
| Filtre Yapısı | Tam ve Bypass Edilebilir | Crossover | Ayarlanabilir |
| Giriş Devresi | Dengeli, Yüksek Parazit Bastırmalı Devre | Güç Kaynağı | Çoklu Sargılı Transformatör + Low-ESR 105°C Kapasitörler |
| Çıkış Katı | 2 Ω Stabil D Sınıfı Çıkış Katı | Soğutucu | Ekstrüde Alüminyum |
| Soğutma | Yüksek Konveksiyon Kapasiteli Pasif Soğutma | Gövde | Kompakt Ekstrüde Alüminyum Tasarım |
| Boyutlar | 215 x 190 x 50 mm | Ağırlık | 1.94 kg |
Teknik değerler Hertz'in resmi HCP 4D ürün sayfası ve üretici teknik föyü esas alınarak hazırlanmıştır. Güç değerleri 14.4 VDC besleme gerilimi ve üreticinin belirttiği test koşullarına göre verilmiştir.
Öne Çıkan Özellikler
HCP 4D'yi çok kanallı araç ses sistemi kurulumlarında öne çıkaran özellikler.
1160 Watt Maksimum Güç
HCP 4D, 1160 Watt maksimum güç kapasitesiyle güçlü ve çok kanallı araç ses sistemlerinde yüksek güç ihtiyacını karşılamaya yönelik tasarlanmıştır.
D Sınıfı Teknoloji
D sınıfı çıkış katı ve yüksek verimli güç kaynağı yapısı, kompakt gövde içerisinde yüksek güç kapasitesinin elde edilmesini destekler.
130 W RMS x4 @ 2 Ω
2 Ohm yükte dört kanalda kanal başına 130 Watt RMS güç sağlayarak uygun hoparlörlerin güçlü şekilde sürülmesine olanak tanır.
260 W RMS x2 @ 4 Ω
İki kanal kullanımında 4 Ohm yükte 260 Watt x2 RMS çıkış sunarak güçlü stereo sistemlerin oluşturulmasına imkan verir.
Subwoofer + Ön Takım Kullanımı
3 kanal konfigürasyonunda iki kanal hoparlörlere, 4 Ohm mono kanal ise subwoofer'a ayrılarak kompakt ve güçlü bir sub + front sistemi kurulabilir.
Pre-In ve Speaker-In
RCA Pre-In ve Speaker-In girişlerinin birlikte bulunması, hem aftermarket hem de OEM teyplerle kullanım esnekliği sağlar.
ART Otomatik Açma/Kapama
Speaker-In kullanımıyla aktif hale getirilebilen ART fonksiyonu, OEM radyo açıldığında amplifikatörün otomatik olarak devreye girmesini sağlar.
50 Hz – 3.2 kHz Crossover
Ön ve arka kanallarda 50 Hz ile 3.2 kHz arasında ayarlanabilen Hi-Pass ve Low-Pass filtreleri, farklı sistem yapılandırmalarının oluşturulmasına yardımcı olur.
12 dB/Oct Filtreler
Hi-Pass ve Low-Pass filtrelerinin 12 dB/Oct eğimi, hoparlör ve subwoofer arasındaki frekans geçişlerinin kontrollü şekilde düzenlenmesine yardımcı olur.
50 Hz Bass Boost
50 Hz'de 0 ile 12 dB arasında ayarlanabilen Bass Boost özelliği, subwoofer kullanılan sistemlerde düşük frekans seviyesinin şekillendirilmesine olanak sağlar.
Seçilebilir Mono Modu
Ön ve arka kanallarda açılıp kapatılabilen Mono modu, HCP 4D'nin farklı hoparlör ve subwoofer kurulumlarına adapte edilmesini kolaylaştırır.
Full Range Çıkış
Speaker-In seviye girişleri kullanılırken dahi aktif kalabilen Full Range Pre-Out çıkışı, sistemi ileride ek amplifikatörlerle genişletmeyi kolaylaştırır.
Gelişmiş Isı Yönetimi
Ekstrüde alüminyum soğutucu ve yüksek konveksiyon kapasitesi, elektronik bileşenlerde oluşan ısının gövdeden etkin biçimde uzaklaştırılmasına yardımcı olur.
Dengeli Giriş Devresi
Özel dengeli giriş devresi, Pre-In ve Speaker-In bağlantılarında elektromanyetik parazitlerin etkisini azaltmaya yardımcı olarak temiz sinyal aktarımını destekler.
Kompakt Tasarım
215 x 190 x 50 mm ölçülerindeki kompakt gövde, yüksek güç kapasitesine rağmen araç içerisinde daha kolay montaj alanı oluşturulmasına yardımcı olur.
Montaj Hakkında
Kompakt yapısı sayesinde farklı araç içi montaj noktalarına uyarlanabilir.
| Genişlik | 215 mm | Derinlik | 190 mm |
|---|---|---|---|
| Yükseklik | 50 mm | Ağırlık | 1.94 kg |
| Gövde | Ekstrüde Alüminyum | Soğutma | Yüksek Konveksiyon Kapasiteli Pasif Soğutma |
| Ses Kaynağı Bağlantısı | PRE IN / SPEAKER IN | ART | Speaker-In ile Otomatik Açma/Kapama |
| Montaj Konumu | Hava akışının engellenmediği, kuru ve güvenli bir araç içi bölge tercih edilmelidir. | ||
HCP 4D'nin 215 x 190 x 50 mm ölçülerindeki kompakt gövdesi, araç içerisinde farklı montaj noktalarının değerlendirilmesine olanak tanır. D sınıfı yapısı ve alüminyum soğutucu tasarımı ısı yönetimine yardımcı olsa da amplifikatörün üzerindeki ve çevresindeki hava akışının engellenmemesi önemlidir. Cihaz sağlam şekilde sabitlenmeli, güç ve hoparlör bağlantıları uygun kablo kesitleri kullanılarak yapılmalı ve 2 x 20 A sigorta gereksinimi dikkate alınmalıdır. Montaj işleminin araç ses sistemleri konusunda deneyimli bir uzman tarafından yapılması önerilir.
Kullanım Alanları
Farklı hoparlör, mid-tiz ve subwoofer sistemlerini güçlendirmek için.
| 4 Kanal Hoparlör Sistemi | Dört kanal kullanımı sayesinde aracın ön ve arka hoparlör gruplarını ayrı kanallardan güçlendirmek için kullanılabilir. | ||
|---|---|---|---|
| Subwoofer + Ön Takım | 3 kanal kullanımında iki kanal ön takım hoparlörlerine, 4 Ohm mono kanal ise uygun bir subwoofer'a ayrılabilir. | ||
| Güçlü 2 Kanal Sistem | 2 kanal modunda 4 Ohm yükte 260 Watt x2 RMS çıkış sağlayarak güçlü stereo hoparlör sistemlerinde kullanılabilir. | ||
| OEM Ses Sistemi Yükseltmesi | Speaker-In girişleri sayesinde fabrika çıkışlı teyplere sahip araçlarda harici amplifikatör entegrasyonu yapılabilir. | ||
| Aftermarket Multimedya Sistemleri | Pre-In RCA girişleri sayesinde RCA çıkışlarına sahip aftermarket multimedya sistemleriyle kullanılabilir. | ||
| Mid-Tiz Sistemleri | Ayarlanabilir Hi-Pass ve Low-Pass filtreleri sayesinde midrange, midbass ve tweeter içeren farklı sistem yapılandırmaları oluşturulabilir. | ||
| Çok Kanallı Woofer + Tweeter Sistemleri | Geniş crossover aralığı, farklı frekans bölgelerindeki sürücülerin ayrı kanallardan kontrol edilmesine olanak tanır. | ||
| Çoklu Amplifikatör Sistemleri | Full Range Pre-Out çıkışı sayesinde daha kapsamlı araç ses sistemlerinde ek amplifikatörlerle birlikte kullanılabilir. | ||
| Kompakt Araç Ses Sistemleri | 215 x 190 x 50 mm ölçülerindeki kompakt gövdesi, sınırlı montaj alanına sahip araçlarda avantaj sağlar. | ||
Teknik Avantajları
HCP 4D'nin teknik yapısının araç ses sistemine sağladığı avantajlar.
| D Sınıfı Verimlilik | D sınıfı çıkış yapısı, yüksek güç kapasitesinin kompakt bir gövde içerisinde sunulmasına yardımcı olur. | ||
|---|---|---|---|
| 4 / 3 / 2 Kanal Kullanımı | Farklı kanal yapılandırmaları sayesinde HCP 4D, ön + arka hoparlör, subwoofer + ön takım ve güçlü 2 kanal sistemlerde değerlendirilebilir. | ||
| 2 Ω Çalışma Desteği | Dört kanal kullanımında minimum 2 Ohm yük desteği, uygun hoparlörlerle daha geniş sistem seçenekleri sunar. | ||
| Yüksek RMS Gücü | 4 Ohm'da 75 Watt x4 ve 2 Ohm'da 130 Watt x4 RMS çıkış, uygun hoparlörlerin güçlü şekilde sürülmesini destekler. | ||
| Subwoofer Entegrasyonu | 3 kanal kullanımında 4 Ohm mono kanalda 260 Watt RMS çıkış sunulması, uygun subwoofer sistemlerinin HCP 4D ile entegre edilmesine olanak tanır. | ||
| Geniş Crossover Aralığı | 50 Hz – 3.2 kHz arasında ayarlanabilen Hi-Pass ve Low-Pass filtreleri, farklı sürücülerin frekans aralıklarına göre sistemin yapılandırılmasına yardımcı olur. | ||
| 12 dB/Oct Filtreleme | Ön ve arka kanallardaki 12 dB/Oct filtre yapısı, sistemdeki frekans geçişlerinin kontrollü şekilde düzenlenmesine yardımcı olur. | ||
| Ayarlanabilir Bass Boost | 50 Hz'de 0–12 dB arasında ayarlanabilen Bass Boost, düşük frekans karakterinin sistem ihtiyacına göre şekillendirilmesine olanak tanır. | ||
| Düşük Distorsiyon | 100 Hz / 4 Ohm'da %0.02 THD değeri, amplifikatörün düşük distorsiyonla sinyal aktarımını desteklediğini gösterir. | ||
| 100 dB Sinyal/Gürültü Oranı | 100 dB S/N oranı, ses sinyalinin arka plan gürültüsünden daha az etkilenmesine yardımcı olarak temiz ses aktarımını destekler. | ||
| Yüksek Sönümleme Faktörü | 100 Hz / 4 Ohm'da 200 damping factor değeri, amplifikatörün bağlı sürücüler üzerindeki kontrolünü destekleyen teknik özelliklerden biridir. | ||
| Dengeli Giriş Devresi | Özel dengeli giriş devresi, Pre-In ve Speaker-In bağlantılarında elektromanyetik parazitlerin etkisini azaltmaya yardımcı olur. | ||
| OEM ve Aftermarket Uyumluluğu | Speaker-In ve Pre-In girişlerinin birlikte bulunması, HCP 4D'nin hem fabrika çıkışlı hem de aftermarket ses kaynaklarıyla kullanılmasını kolaylaştırır. | ||
| ART Otomatik Açma/Kapama | Speaker-In bağlantısıyla kullanılabilen ART fonksiyonu, OEM radyonun açılıp kapanmasına bağlı olarak amplifikatörün otomatik şekilde devreye girip çıkmasını sağlar. | ||
| Full Range Pre-Out | Full Range Pre-Out çıkışının Speaker-In kullanılırken de aktif kalabilmesi, sistemin ileride ek amplifikatörlerle genişletilmesini kolaylaştırır. | ||
| Gelişmiş Güç Kaynağı | Çoklu sargılı transformatör ve Low-ESR 105°C kapasitörlerden oluşan güç kaynağı yapısı, yüksek verimlilik ve akım kapasitesini desteklemek üzere tasarlanmıştır. | ||
| Isı Yönetimi | Ekstrüde alüminyum soğutucu ve yüksek konveksiyon kapasitesi, elektronik bileşenlerde oluşan ısının etkin şekilde dağıtılmasına yardımcı olur. | ||
| Kompakt Gövde | 215 x 190 x 50 mm ölçülerindeki kompakt tasarım, yüksek güç kapasitesine rağmen araç içerisinde daha esnek montaj seçenekleri sunar. | ||
