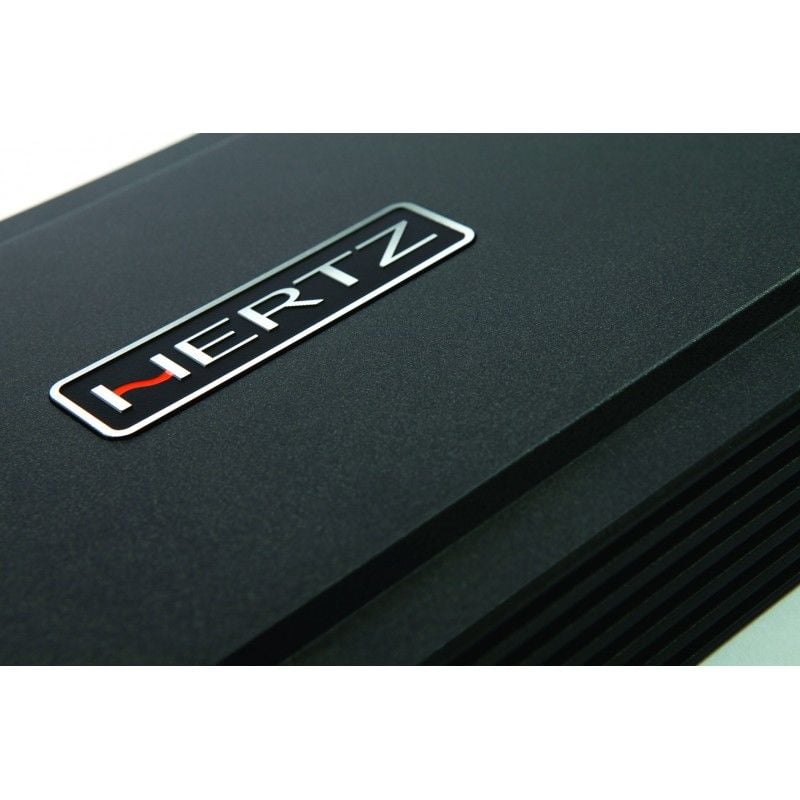

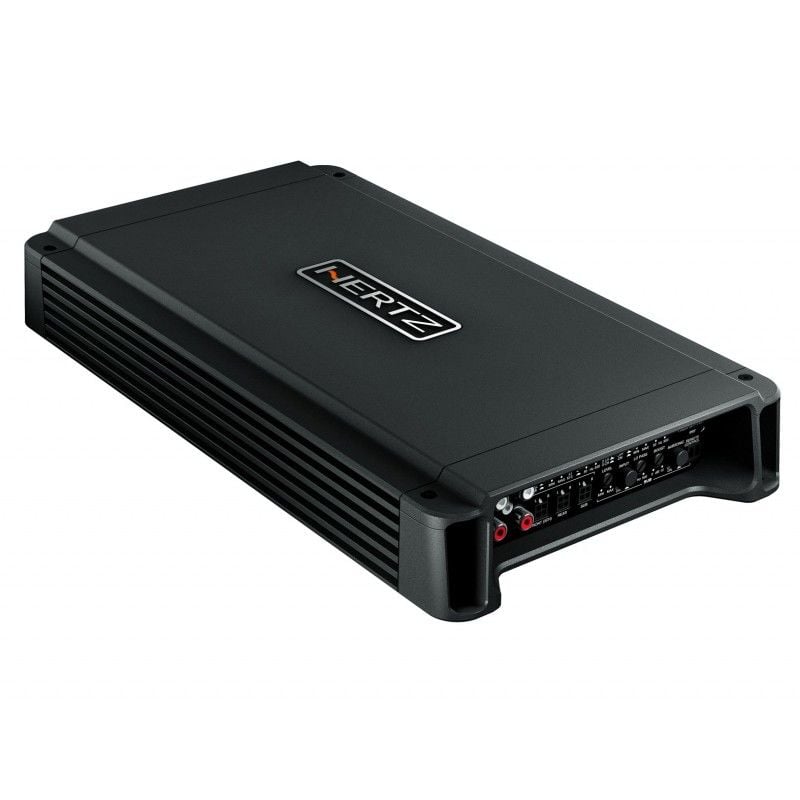

Hertz HCP 5D
5 Kanal D Sınıfı Oto Amplifikatör
Hertz HCP 5D, ön, arka ve subwoofer kanallarını tek bir kompakt amplifikatör üzerinde bir araya getiren 5 kanallı D sınıfı bir oto amplifikatördür. 5 kanal kullanımında 4 Ohm'da 55 W x 4 + 160 W x 1 RMS ve 2 Ohm'da 90 W x 4 + 280 W x 1 RMS güç sunarken, 3 kanal modunda ön hoparlörler ve subwoofer için daha yüksek güç seviyelerine ulaşabilen esnek bir sistem yapısı sunar. Ön ve arka kanallardaki Hi-Pass, Band-Pass ve Full Range seçenekleri ile subwoofer kanalındaki Low-Pass ve Subsonic filtreleri, farklı araç ses sistemi konfigürasyonlarının oluşturulmasına olanak tanır. OEM ve aftermarket teyplerle uyumlu PRE IN ve SPEAKER IN girişleri, ART otomatik açma/kapama fonksiyonu ve opsiyonel HRC uzaktan kumanda desteği sayesinde kapsamlı araç ses sistemi yükseltmeleri için kullanılabilir.
1500 Watt Toplam Güç
HCP 5D, 1500 Watt toplam güç kapasitesiyle ön, arka ve subwoofer bölümlerini tek amplifikatör üzerinden destekler.
5 / 3 Kanal Kullanım
Tam 5 kanallı sistem veya ön hoparlörler ve subwoofer odaklı 3 kanallı sistem olarak yapılandırılabilir.
25 Hz Subsonic
24 dB/Oct eğimli 25 Hz Subsonic filtresi, subwoofer sinyalindeki çok düşük frekansların filtrelenmesine yardımcı olur.
0–12 dB Bass Boost
50 Hz'de 0–12 dB arasında ayarlanabilen Bass Boost ile subwoofer bölümündeki bas karakteri yapılandırılabilir.
Ürünün Tüm Özellikleri
Hertz HCP 5D'nin teknik, elektriksel, filtreleme ve fiziksel özellikleri.
| Ürün Tipi | 5 Kanal D Sınıfı Oto Amplifikatör | Kanal Sayısı | 5 Kanal / 3 Kanal Çalışma |
|---|---|---|---|
| Maksimum Güç | 1500 Watt | Amplifikatör Sınıfı | D Sınıfı |
| Güç Besleme Gerilimi | 11 – 15 VDC | Sigorta | 2 x 25 A |
| Boşta Akım | 2 A / 0.04 mA | Maksimum Müzik Tüketimi | 30 A @ 2 Ω / 14.4 VDC |
| Remote In | 7 – 15 VDC / 1 mA | ART | Speaker-In ile Otomatik Remote Turn-On/Off |
| Minimum Empedans - 5 Kanal | 2 Ω | Minimum Empedans - 3 Kanal | 4 Ω + 4 Ω + 2 Ω |
| RMS Güç - 5 Kanal / 4 Ω | 55 W x 4 + 160 W x 1 | RMS Güç - 5 Kanal / 2 Ω | 90 W x 4 + 280 W x 1 |
| RMS Güç - 3 Kanal / 4 Ω | 180 W x 2 + 160 W x 1 | RMS Güç - 3 Kanal / Sub 2 Ω | 180 W x 2 + 280 W x 1 |
| RMS Güç - THD %10 / 5 Kanal | 65 W x 4 + 200 W x 1 @ 4 Ω | RMS Güç - THD %10 / 5 Kanal | 105 W x 4 + 330 W x 1 @ 2 Ω |
| RMS Güç - THD %10 / 3 Kanal | 210 W x 2 + 200 W x 1 @ 4 Ω | RMS Güç - THD %10 / 3 Kanal | 210 W x 2 + 330 W x 1 @ Sub 2 Ω |
| CEA 2006-A RMS | 50 W x 4 + 150 W x 1 @ 4 Ω | CEA S/N Oranı | 83 dBA / 85 dBA |
| THD | %0.02 @ 100 Hz / 4 Ω | Sinyal/Gürültü Oranı | 100 dB |
| Frekans Bant Genişliği - Ön/Arka | 10 Hz – 50 kHz | Frekans Bant Genişliği - Sub | 10 Hz – 500 Hz |
| Sönümleme Faktörü - Ön/Arka | 100 @ 100 Hz / 4 Ω | Sönümleme Faktörü - Sub | 250 @ 100 Hz / 4 Ω |
| Pre-In Hassasiyeti | 0.2 – 5 VRMS | Speaker-In Hassasiyeti | 0.8 – 20 VRMS |
| Girişler | PRE IN / SPEAKER IN | Ön Kanal Full Range | Var |
| Ön Kanal Hi-Pass | 50 – 5 kHz @ 12 dB/Oct. | Arka Kanal Full Range | Var |
| Arka Kanal Hi-Pass | 50 – 5 kHz @ 12 dB/Oct. | Band-Pass | 50 – 500 Hz / 50 – 5 kHz @ 12 dB/Oct. |
| Subwoofer Low-Pass | 50 – 500 Hz @ 24 dB/Oct. | Subsonic | 25 Hz @ 24 dB/Oct. Açılabilir/Kapatılabilir |
| Bass Boost | 50 Hz / 0 – 12 dB | Remote Volume Control | -50 – +6 dB |
| Çalışma Modları | 5 Kanal / 3 Kanal | HRC Desteği | Opsiyonel Hertz Remote Control |

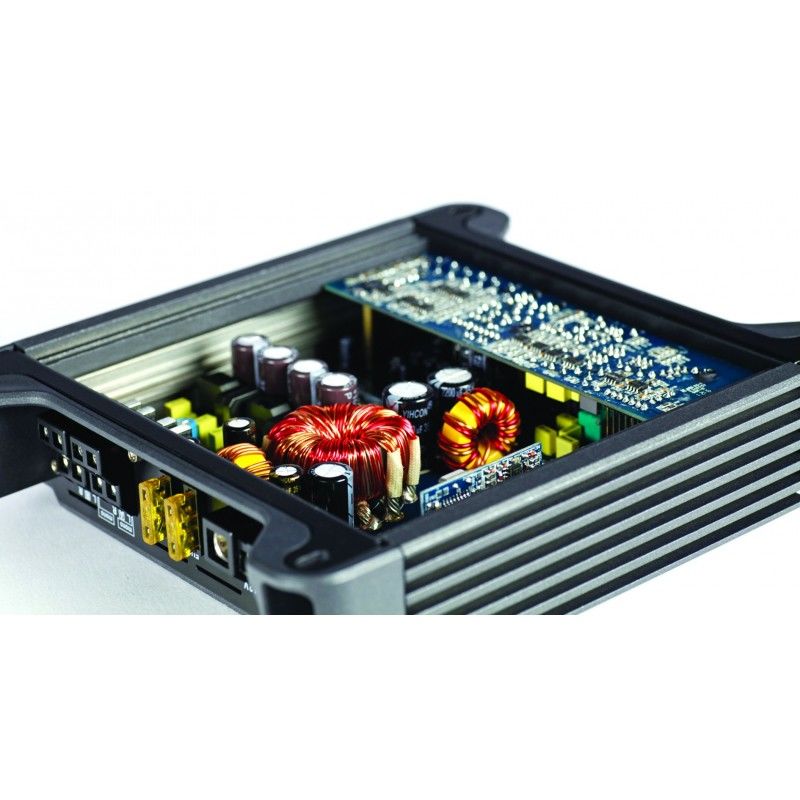

| Güç Kaynağı | Çoklu sargılı transformatör | Kapasitörler | Low-ESR 105°C |
| Giriş Devresi | Dengeli, yüksek parazit bastırmalı | Çıkış Katı | D Sınıfı, 2 Ω stabil |
| Soğutucu | Ekstrüde alüminyum | Soğutma | Yüksek konveksiyon kapasiteli pasif yapı |
| Boyutlar | 345 x 190 x 50 mm | Ağırlık | 2.61 kg |
Teknik değerler Hertz'in resmi HCP 5D ürün bilgileri ve teknik föyü esas alınarak hazırlanmıştır. Güç değerleri 14.4 VDC besleme gerilimi ve üreticinin belirttiği test koşullarına göre verilmiştir.
Öne Çıkan Özellikler
HCP 5D'yi çok kanallı araç ses sistemlerinde öne çıkaran özellikler.
5 Kanal D Sınıfı Yapı
HCP 5D, ön, arka ve subwoofer kanallarını tek amplifikatörde birleştirerek komple araç ses sistemi kurulmasına olanak tanır.
1500 Watt Maksimum Güç
1500 Watt toplam güç kapasitesi, hoparlör ve subwoofer bölümlerinin aynı amplifikatör üzerinden güçlü şekilde beslenmesini destekler.
5 ve 3 Kanal Modu
5 kanal modunda ön + arka + subwoofer sistemi kurulabilirken, 3 kanal modunda ön hoparlörler ve subwoofer odaklı daha güçlü bir sistem yapılandırılabilir.
90 W x 4 + 280 W x 1 RMS
2 Ohm yükte 5 kanal kullanımında ön ve arka kanallarda 90 W x 4, subwoofer kanalında ise 280 W RMS çıkış sunar.
180 W x 2 + 280 W x 1 RMS
3 kanal modunda 4 Ohm ön kanallara 180 W x 2 ve uygun 2 Ohm subwoofer kanalına 280 W RMS güç sağlayabilir.
50–500 Hz Low-Pass
Subwoofer kanalındaki 24 dB/Oct Low-Pass filtresi, 50–500 Hz arasında ayarlanarak subwooferın çalışma aralığının sistem ihtiyacına göre belirlenmesine yardımcı olur.
25 Hz Subsonic
24 dB/Oct eğimli 25 Hz Subsonic filtresi, subwoofer sinyalindeki çok düşük frekansların filtrelenmesine yardımcı olarak subwooferın korunmasını destekler.
0–12 dB Bass Boost
50 Hz'de 0–12 dB arasında ayarlanabilen Bass Boost, subwoofer bölümündeki bas vurgusunun sistem ihtiyacına göre yapılandırılmasına olanak tanır.
Ön ve Arka Hi-Pass
Ön ve arka kanallarda 50 Hz–5 kHz aralığında ayarlanabilen 12 dB/Oct Hi-Pass filtreleri, hoparlörlerin çalışma frekanslarının sisteme göre düzenlenmesine yardımcı olur.
Band-Pass Filtre
Ön ve arka kanallardaki Band-Pass seçenekleri, woofer ve tweeter gibi farklı sürücülerin kullanıldığı çok kanallı sistemlerin yapılandırılmasını destekler.
ART Otomatik Açma/Kapama
Speaker-In bağlantısıyla kullanılabilen ART fonksiyonu, OEM radyonun açılıp kapanmasına bağlı olarak amplifikatörün otomatik şekilde devreye girip çıkmasını sağlar.
HRC Uzaktan Kumanda
Opsiyonel Hertz Remote Control ile subwoofer ses seviyesi sürücü koltuğundan kontrol edilebilir.
Yüksek Parazit Bastırma
Dengeli giriş devresi, Pre-In ve Speaker-In bağlantılarındaki elektromanyetik parazitlerin etkisini azaltmaya yardımcı olur.
Gelişmiş Isı Yönetimi
Ekstrüde alüminyum soğutucu, elektronik bileşenler tarafından oluşturulan ısının gövdeden verimli şekilde uzaklaştırılmasına yardımcı olur.
Kompakt Tasarım
345 x 190 x 50 mm ölçülerindeki kompakt gövde, çok kanallı sistemlerde araç içerisinde daha esnek montaj seçenekleri oluşturulmasını sağlar.
Montaj Hakkında
Kompakt yapısı ve çoklu bağlantı seçenekleri sayesinde farklı araç içi ses sistemi kurulumlarına uyarlanabilir.
| Genişlik | 345 mm | Derinlik | 190 mm |
|---|---|---|---|
| Yükseklik | 50 mm | Ağırlık | 2.61 kg |
| Gövde | Ekstrüde Alüminyum | Soğutma | Yüksek Konveksiyon Kapasiteli Pasif Soğutma |
| Ses Kaynağı Bağlantısı | PRE IN / SPEAKER IN | ART | Speaker-In ile Otomatik Açma/Kapama |
| Çalışma Yapısı | 5 Kanal / 3 Kanal | Minimum Empedans | 5 Kanal: 2 Ω / 3 Kanal: 4 Ω + 4 Ω + 2 Ω |
| Montaj Konumu | Hava akışının engellenmediği, kuru, güvenli ve sağlam bir araç içi bölge tercih edilmelidir. | ||
HCP 5D'nin 345 x 190 x 50 mm ölçülerindeki kompakt gövdesi, araç içerisinde farklı montaj noktalarının değerlendirilmesine olanak tanır. Ekstrüde alüminyum soğutucu yapı, amplifikatörün oluşturduğu ısının gövdeden uzaklaştırılmasına yardımcı olur; bu nedenle montaj sırasında soğutucu yüzeylerin kapatılmaması ve cihaz çevresinde yeterli hava akışının bulunması önemlidir. Güç bağlantılarında uygun kablo kesitleri kullanılmalı ve üreticinin belirttiği 2 x 25 A sigorta yapısı dikkate alınmalıdır. Ön, arka ve subwoofer bağlantıları kullanılacak sistem konfigürasyonuna göre doğru kanallara yapılmalıdır. Montaj işleminin araç ses sistemleri konusunda deneyimli bir uzman tarafından gerçekleştirilmesi önerilir.
Kullanım Alanları
HCP 5D, komple araç ses sistemi ve çok kanallı hoparlör-subwoofer kurulumları için tasarlanmıştır.
| 5 Kanal Komple Ses Sistemleri | Ön, arka ve subwoofer kanallarını tek amplifikatör üzerinden çalıştırmak isteyen araç ses sistemlerinde kullanılabilir. | ||
|---|---|---|---|
| 3 Kanal Ön + Subwoofer Sistemleri | Ön hoparlörler ve subwoofer odaklı sistemlerde 3 kanal çalışma modu kullanılarak daha yüksek kanal başı güç seviyelerinden yararlanılabilir. | ||
| OEM Ses Sistemi Yükseltmeleri | Speaker-In girişleri sayesinde fabrika çıkışlı teybe sahip araçlarda ilave amplifikasyon için kullanılabilir. | ||
| Aftermarket Multimedya Sistemleri | PRE IN bağlantıları sayesinde RCA çıkışlarına sahip aftermarket multimedya ve teyplerle kullanılabilir. | ||
| Ön + Arka + Subwoofer | Beş kanallı yapısı sayesinde ön ve arka hoparlörler ile subwooferın ayrı kanallardan beslenmesine olanak tanır. | ||
| Woofer + Tweeter Sistemleri | Ön ve arka kanallardaki filtre seçenekleri sayesinde çok kanallı woofer ve tweeter sistemlerinin yapılandırılmasını destekler. | ||
| Güçlü Bas Odaklı Sistemler | 50 Hz Bass Boost, 50–500 Hz Low-Pass ve 25 Hz Subsonic filtreleri sayesinde subwoofer bölümünün yapılandırılmasına olanak tanır. | ||
| HRC Uzaktan Kumandalı Sistemler | Opsiyonel HRC kullanılarak subwoofer ses seviyesi sürücü koltuğundan kontrol edilebilir. | ||
| Çok Kanallı Aktif Sistemler | Farklı kanal filtrelerinin bağımsız şekilde kullanılabilmesi, çok kanallı aktif araç ses sistemi uygulamalarında esneklik sağlar. | ||
Teknik Avantajları
HCP 5D'nin çok kanallı araç ses sistemlerine sağladığı teknik avantajlar.
| Tek Amplifikatörde 5 Kanal | Ön, arka ve subwoofer bölümlerinin tek amplifikatör üzerinde toplanması, çoklu amfi kullanımına göre daha kompakt bir sistem kurulmasına yardımcı olur. | ||
|---|---|---|---|
| 5 / 3 Kanal Esnekliği | Sistem ihtiyacına göre tam 5 kanallı veya ön + subwoofer odaklı 3 kanallı çalışma seçilebilir. | ||
| 2 Ω Stabil D Sınıfı Çıkış | 2 Ohm minimum yük desteği, uygun hoparlör ve subwoofer kombinasyonlarında daha yüksek güç seviyelerine ulaşılmasını sağlar. | ||
| Geniş Filtreleme Seçenekleri | Hi-Pass, Band-Pass, Full Range, Low-Pass ve Subsonic filtreleri farklı hoparlör ve subwoofer sistemlerinin yapılandırılmasına olanak tanır. | ||
| 50–500 Hz Subwoofer Low-Pass | 24 dB/Oct eğimli ayarlanabilir Low-Pass filtresi, subwoofer kanalının üst frekans sınırının sistem ihtiyacına göre belirlenmesine yardımcı olur. | ||
| 25 Hz Subsonic Koruması | 24 dB/Oct Subsonic filtresi, 25 Hz altındaki çok düşük frekansların filtrelenmesine yardımcı olarak subwooferın gereksiz düşük frekans hareketlerinden korunmasını destekler. | ||
| 0–12 dB Bass Boost | 50 Hz merkez frekansında ayarlanabilen Bass Boost, subwooferın bas vurgusunun sistem karakterine göre değiştirilmesine olanak tanır. | ||
| Ön ve Arka Hi-Pass | Ön ve arka kanallardaki 50 Hz–5 kHz Hi-Pass filtreleri, hoparlörlerin düşük frekans yükünün kontrol edilmesine yardımcı olur. | ||
| Band-Pass Yapılandırması | Band-Pass filtre seçenekleri, belirli frekans aralıklarında çalışan woofer ve tweeter gibi sürücülerin sistem içerisinde daha kontrollü şekilde kullanılmasını destekler. | ||
| OEM ve Aftermarket Uyumluluğu | Speaker-In ve PRE IN girişleri, amplifikatörün hem fabrika çıkışlı hem de aftermarket ses kaynaklarına bağlanabilmesini sağlar. | ||
| ART Otomatik Açma/Kapama | Speaker-In kullanıldığında aktif edilebilen ART fonksiyonu, OEM radyonun açılıp kapanmasını algılayarak amplifikatörün otomatik şekilde devreye girip çıkmasını sağlar. | ||
| 100 dB Sinyal/Gürültü Oranı | 100 dB S/N oranı, ses sinyalinin arka plan gürültüsünden daha az etkilenmesine yardımcı olarak temiz sinyal aktarımını destekler. | ||
| Düşük THD | 100 Hz / 4 Ω'da %0.02 THD değeri, amplifikatörün düşük distorsiyonla çalışmasını destekleyen teknik özelliklerden biridir. | ||
| Yüksek Sönümleme Faktörü | Ön ve arka kanallarda 100, subwoofer kanalında 250 damping factor değeri, amplifikatörün bağlı sürücüler üzerindeki kontrolünü destekler. | ||
| Yüksek Parazit Bastırma | Dengeli giriş devresi, Pre-In ve Speaker-In bağlantılarında elektromanyetik parazitlerin etkisini azaltmaya yardımcı olur. | ||
| Gelişmiş Güç Kaynağı | Çoklu sargılı transformatör ve Low-ESR 105°C kapasitörlerden oluşan güç kaynağı, yüksek güç taleplerinin karşılanmasına yardımcı olacak şekilde tasarlanmıştır. | ||
| Gelişmiş Isı Yönetimi | Ekstrüde alüminyum soğutucu ve yüksek konveksiyon kapasitesi, elektronik bileşenlerin oluşturduğu ısının gövdeden uzaklaştırılmasına yardımcı olur. | ||
| Kompakt Gövde | 345 x 190 x 50 mm ölçülerindeki gövde, 5 kanallı yapıya rağmen araç içerisinde daha esnek montaj seçenekleri oluşturulmasını sağlar. | ||
| HRC Uzaktan Subwoofer Kontrolü | Opsiyonel HRC kumanda ile subwoofer ses seviyesi sürücü koltuğundan hassas şekilde ayarlanabilir. | ||
